Por qué es obligatorio poner fusible entre batería e inversor
Colocar un fusible entre la batería y el inversor en una instalación camper no es solo una recomendación, sino una medida básica de seguridad eléctrica. Este fusible protege la instalación frente a cortocircuitos o sobrecargas que podrían dañar el inversor, los cables o incluso provocar un incendio. En sistemas de 12 V donde circulan intensidades muy altas, un fusible bien dimensionado actúa como la primera barrera de protección para toda la instalación eléctrica de la camper o autocaravana.
El fusible entre batería e inversor actúa como un punto de protección que corta automáticamente la corriente si se supera el límite seguro del circuito. De esta forma se evita que un fallo en el inversor, en el cableado o en la instalación solar de la camper provoque daños mayores en todo el sistema eléctrico.
Cómo calcular el fusible correcto
Para elegir el fusible correcto en una instalación camper, es necesario conocer la potencia del inversor y la tensión del sistema, normalmente 12 V en la mayoría de furgonetas camperizadas. A partir de estos datos se puede calcular la intensidad máxima que circulará por el cable entre la batería y el inversor, lo que permite seleccionar un fusible adecuado que proteja correctamente la instalación.
Ejemplo:
Inversor 1000W
1000 ÷ 12V = 83A
→ fusible recomendado: 100A
A ese resultado conviene añadir un margen, porque el inversor no trabaja al 100% de eficiencia y algunos aparatos pueden tener picos de arranque. Por eso, para un inversor de 1000W, aunque el cálculo dé unos 83A, lo habitual es usar un fusible de 100A o 125A según el cable y la recomendación del fabricante.
La elección del fusible depende directamente de la potencia del inversor y de cómo esté dimensionada la instalación. 👉 Aquí puedes ver cómo dimensionar correctamente un inversor en una camper paso a paso.
Ejemplo real: mi inversor de 1000 W en la autocaravana
En mi última instalación de la autocaravana monté un inversor de onda pura de 1000 W conectado a un sistema de 12 V mediante un cable de 35 mm². Elegí esta sección porque entre la batería y el inversor circula una intensidad muy elevada y el recorrido del cable es corto.
Para calcular la corriente aproximada no basta con dividir 1000 W entre 12 V, ya que el inversor tiene pérdidas durante la conversión. Suponiendo una eficiencia aproximada del 90 %:
1000 W ÷ (12 V × 0,90) = 92,6 A
Esto significa que, funcionando cerca de su potencia máxima, el inversor puede demandar alrededor de 93 A e incluso algo más cuando baja la tensión de la batería.
Para esta instalación, un fusible de 125 A constituye una referencia razonable, siempre que coincida con la recomendación del fabricante y que tanto el cable de 35 mm² como el portafusibles estén preparados para esa intensidad. Algunos fabricantes pueden recomendar 150 A para determinados modelos de 1000 W, por lo que el manual del inversor tiene prioridad sobre un cálculo general.
Si el fusible instalado fuera de 80 A, el inversor podría funcionar correctamente con consumos moderados, pero el fusible podría fundirse al mantener una carga cercana a los 1000 W. Por eso debo comprobar físicamente el amperaje indicado en mi fusible antes de afirmar cuál llevo instalado.
Tabla rápida de fusibles según potencia
| Potencia del inversor | Corriente aproximada a 12 V y 90 % de eficiencia | Fusible orientativo habitual |
|---|---|---|
| 500 W | 46 A | 60–80 A |
| 1000 W | 93 A | 125–150 A |
| 1500 W | 139 A | 175–200 A |
| 2000 W | 185 A | 250–300 A |
Estos valores son orientativos. Utiliza siempre el fusible indicado por el fabricante del inversor y comprueba que la sección del cable admite ese amperaje. Si el fabricante exige un fusible mayor de lo que soporta el cable, hay que aumentar la sección del cable, no reducir la protección arbitrariamente.

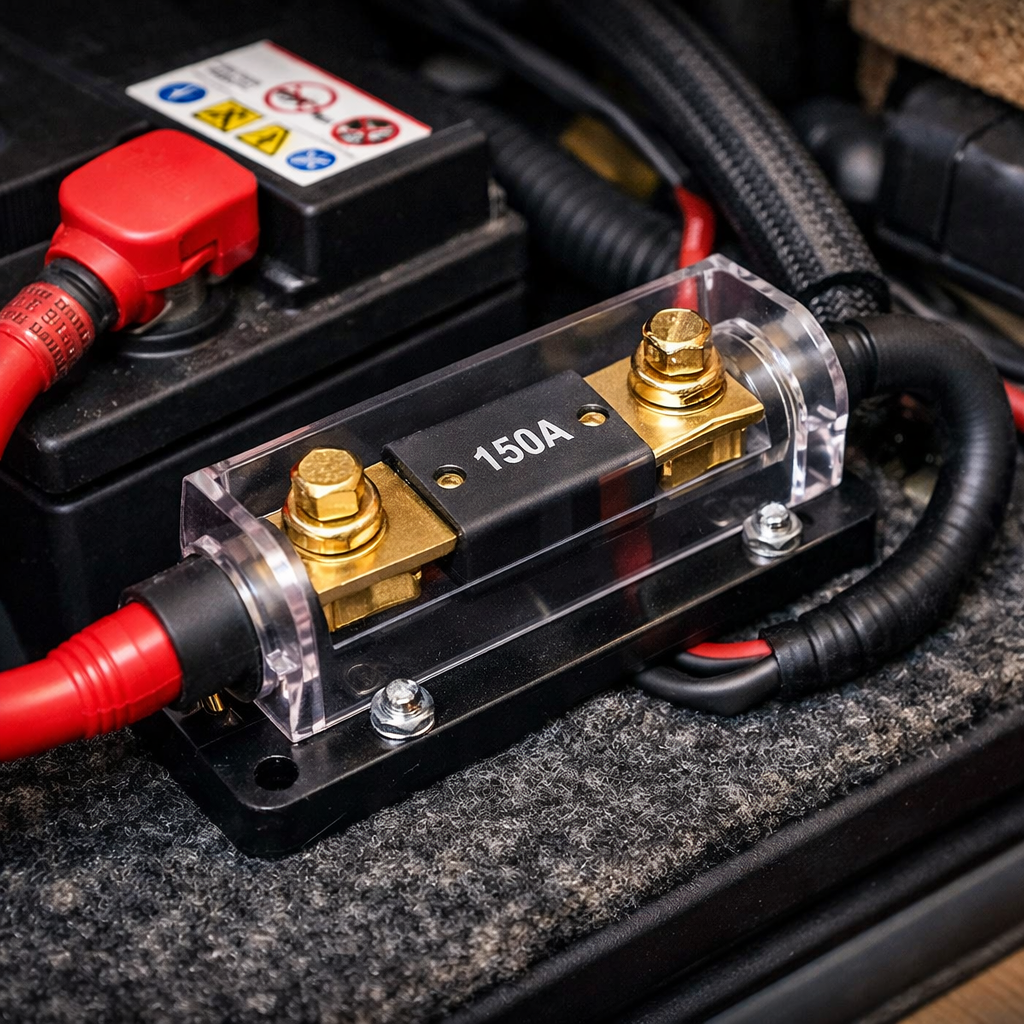

Dónde colocar el fusible en la instalación
👉 siempre lo más cerca posible de la batería.
El fusible debe ir en el cable positivo, lo más cerca posible del borne positivo de la batería auxiliar. Así, si se produce un cortocircuito en cualquier punto del cable hacia el inversor, el fusible corta la corriente antes de que el cable se caliente.
No conviene colocar el fusible junto al inversor si la batería está lejos, porque todo el tramo de cable desde la batería hasta el fusible quedaría sin protección.
Tipos de fusibles para campers y autocaravanas
| Tipo de fusible | Corriente típica | Uso en camper | Ventajas | Dónde se usa normalmente |
|---|---|---|---|---|
| Fusible ANL | 40A – 500A | Inversores grandes, batería principal | Soporta corrientes altas, muy fiable | Entre batería auxiliar e inversor |
| Fusible MIDI / AMI | 30A – 200A | Instalaciones camper medianas | Compacto y robusto | Entre batería y regulador solar, booster o busbar |
| Fusible MEGA | 40A – 500A | Sistemas eléctricos potentes | Muy resistente a vibraciones | Entre baterías o grandes inversores |
| Fusible tipo Blade (automoción) | 1A – 40A | Pequeños consumos | Muy barato y fácil de reemplazar | Luces, bomba de agua, ventiladores |
| Fusible cilíndrico (vidrio o cerámico) | 1A – 30A | Equipos electrónicos | Muy común en dispositivos | Neveras, cargadores, equipos pequeños |
| Fusible portafusible en línea | 5A – 100A | Protección de cables individuales | Fácil de instalar | Cableado directo desde batería |
| Fusible NH (industrial) | 50A – 600A | Instalaciones grandes o vehículos especiales | Alta seguridad eléctrica | Sistemas eléctricos muy potentes |
Qué pasa si pones un fusible demasiado grande
Un fusible demasiado grande puede no actuar a tiempo si hay un problema. El riesgo es que el cable se caliente antes de que el fusible se funda, especialmente si la sección del cable no está preparada para tanta corriente.
Qué pasa si pones un fusible demasiado pequeño
Un fusible demasiado pequeño puede saltar aunque la instalación esté funcionando correctamente. Esto suele pasar cuando el inversor tiene picos de consumo al arrancar una cafetera, una herramienta, un motor o cualquier aparato con demanda inicial alta.
Errores comunes
- no poner fusible
- poner fusible demasiado grande
- fusible lejos de la batería.
Además de proteger los equipos, colocar el fusible lo más cerca posible de la batería es fundamental para proteger también el cableado principal de la instalación camper. Si el fusible está demasiado lejos, parte del cable quedaría sin protección, lo que aumenta el riesgo en caso de cortocircuito o fallo eléctrico.
El fusible no protege el aparato, protege el cable.
Estos son solo los errores relacionados con el fusible — si quieres ver la lista completa de errores típicos en una instalación camper (cable, batería, conexiones y más), aquí tienes la guía: errores comunes en instalaciones eléctricas camper.
Antes de elegir el fusible, puedes utilizar mi calculadora de sección de cable camper 12V para comprobar qué cable necesitas según los amperios o vatios, la distancia desde la batería y la caída de tensión permitida.
El fusible debe elegirse teniendo en cuenta el cable que protege. Si la sección del cable entre batería e inversor es demasiado pequeña, puede haber calentamiento, caída de tensión o apagados inesperados.
En esta guía explico qué sección usar para inversores de 300W, 1000W, 1500W y 2000W según potencia, distancia y consumo real.
Ver sección de cable para inversor camper →
Preguntas frecuentes sobre el fusible entre batería e inversor
¿Es obligatorio poner un fusible entre la batería y el inversor?
Sí. El fusible protege principalmente el cable frente a un cortocircuito o una sobreintensidad. Sin esta protección, la batería puede entregar una corriente muy elevada y provocar un calentamiento peligroso del cableado.
¿Dónde debe colocarse el fusible del inversor?
Debe instalarse en el cable positivo y lo más cerca posible del borne positivo de la batería. De esta forma queda protegido prácticamente todo el recorrido del cable hasta el inversor.
¿Cómo se calcula el fusible para un inversor?
Primero se divide la potencia del inversor entre la tensión de la batería para estimar la corriente. Después deben tenerse en cuenta la eficiencia, los picos de arranque, la sección del cable y la recomendación del fabricante.
¿Qué ocurre si instalo un fusible demasiado grande?
Puede no fundirse antes de que el cable se caliente por encima de su límite seguro. El fusible nunca debe permitir más corriente de la que soportan el cable y las conexiones.
¿Qué ocurre si el fusible es demasiado pequeño?
Puede fundirse durante el funcionamiento normal o al arrancar un aparato con un pico elevado de consumo. Esto no siempre indica un cortocircuito; también puede significar que el fusible está mal dimensionado.
¿Qué tipo de fusible se utiliza para un inversor camper?
Para corrientes elevadas suelen utilizarse fusibles ANL, MEGA o MIDI, dependiendo de la potencia y del portafusibles. Debe ser un modelo adecuado para corriente continua y con capacidad suficiente para interrumpir la corriente de fallo.
¿Hace falta un fusible externo si el inversor ya tiene protección interna?
Sí. La protección interna del inversor protege principalmente el propio equipo, pero no necesariamente todo el cable que va desde la batería. El fusible externo situado cerca de la batería protege ese recorrido ante un cortocircuito.
¿Se puede utilizar un disyuntor rearmable en lugar de un fusible?
Puede utilizarse si está diseñado específicamente para corriente continua, soporta la tensión e intensidad del sistema y tiene capacidad suficiente para interrumpir un cortocircuito. No todos los disyuntores baratos cumplen estas condiciones, por lo que un fusible DC adecuado suele ser una solución más sencilla y fiable.
